Selo Mecânico VD4 - Cunha PTFE

Compartilhe:

Aplicações em bombas centrífugas, agitadores, reatores e outros. Sob consulta podendo ser aplicado em vários tipos de produtos, incluindo químicos corrosivos, com sistema de cunhagem em PTFE que compensa o desgaste da vedação secundaria.



Características Construtivas

  • Selo Especial
  • Selo de Molas Multiplas
  • Independente do Sentido de Rotação
  • Permite Várias Combinações de Faces
  • Não Balanceado

Possíveis Combinações de faces

  • 77 = Tungstênio x Tungstênio
  • 88 = Silício x Silício
  • 12 = Grafite x Inox
  • 27 = Grafite x Tungstênio

Especificações

  • Dw: 20 ...70mm
  • p1: 10 barios
  • t: -20 ... 180ºC
  • Vg: 20m/s

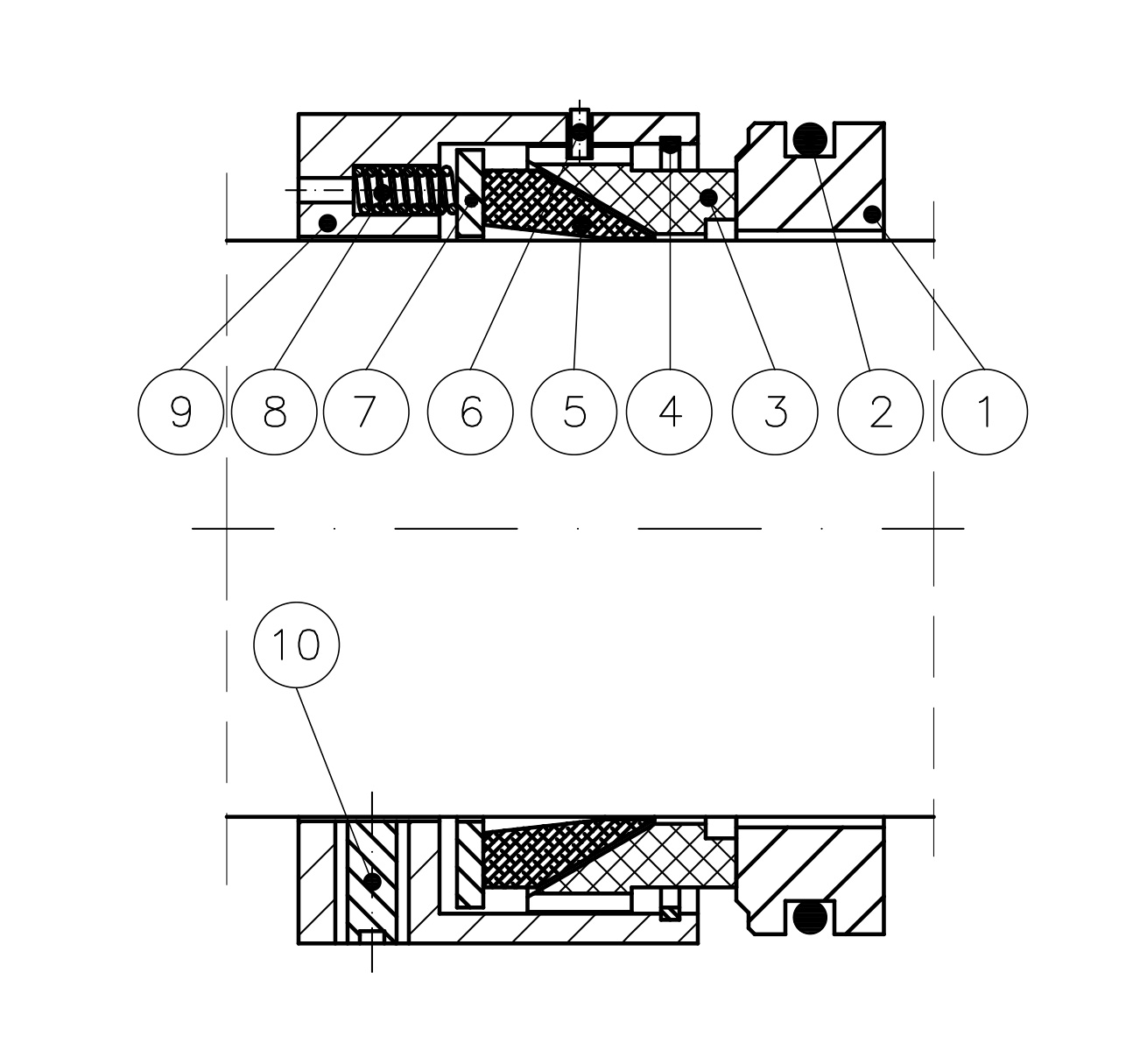

Montagem

Item

Descrição

Quantidade

01 Suporte Contra Anel 01
02 O-ring 01
03 Pastilha de Vedação 01
04 Trava Elástica 01
05 Pino Trava 04
06 Cunha PTFE 01
07 Arruela 01
08 Molas Multiplas Paralelas 09
09 Suporte Anel Deslizante 01
10 Parafuso allen 04
