Selo Mecânico VD4 - Cartucho Duplo

Compartilhe:

O Selo Mecânico VD4 cartucho duplo pode ser aplicado em diversos tipos de bombas. Projetado para ser de fácil instalação e minimizar ao máximo os riscos de perda de produtos nobres com duplo vedação e refrigeração externa, já é fornecido com luva, sobreposta e caixa de refrigeração, e já ajustado automaticamente sua pressão de trabalho, diminuindo assim o tempo de instalação e erros de montagem.



Possíveis Combinações de faces

  • 77.77 = Tungstênio x Tungstênio - Tungstênio x Tungstênio
  • 77.12 = Tungstênio x Tungstênio - Inox x Tungstênio
  • 77.27 = Tungstênio x Tungstênio - Grafite x Tungstênio

Características Construtivas

  • Selo Cartucho Duplo
  • Selo de Molas Multiplas
  • Independente do Sentido de Rotação
  • Permite Várias Combinações de Faces
  • Não Balanceado

Especificações

  • Dw: 20 / 130mm
  • p1: 10 barios
  • t: -20 / 180ºC
  • Vg: 20m/s

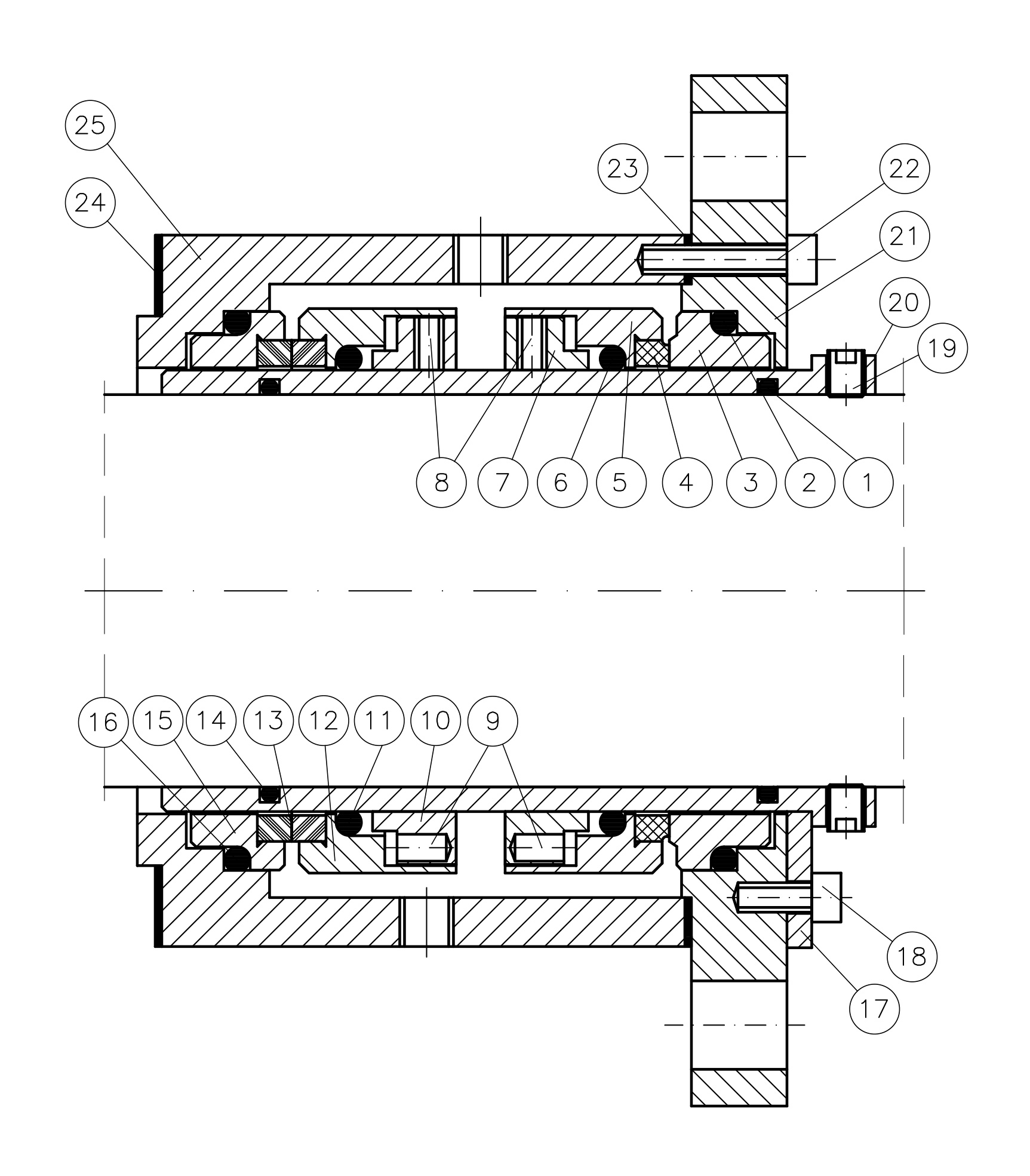

Montagem

Item

Descrição

Quantidade

01 O-ring 01
02 O-ring 01
03 Suporte Contra Anel 01
04 Pastilha de Vedação 01
05 Suporte Anel Deslizante 01
06 O-ring 01
07 Anel de Arraste 01
08 Parafuso Allen 08
09 Molas Multiplas Paralelas 18
10 Anel de Arraste 01
11 O-ring 01
12 Suporte Anel Deslizante LP 01
13 Pastilhas de Vedação 02
14 O-ring 01
15 Suporte Contra Anel LP 01
16 O-ring 01
17 Dispositivo de Pressão 03
18 Parafuso Allen C/CB 03
19 Parafuso Allen 06
20 Luva 01
21 Sobreposta 01
22 Parafuso Allen C/CB 06
23 Junta de Vedação 01
24 Junta de Vedação 01
25 Caixa de Refrigeração 01
