Selo Mecânico VD4 - Cartucho

Compartilhe:

O Selo Mecânico VD4 cartucho pode ser aplicado em diversos tipos de bombas. Projetado para ser de fácil instalação e ocupar pouco espaço na caixa de selagem, já é fornecido com luva e sobreposta, ajustado automaticamente sua pressão de trabalho, diminuindo assim o tempo de instalação e erros de montagem.



Características Construtivas

  • Selo Cartucho
  • Selo de Molas Multiplas
  • Independente do Sentido de Rotação
  • Permite Várias Combinações de Faces
  • Não Balanceado

Possíveis Combinações de faces

  • 77 = Tungstênio x Tungstênio
  • 88 = Silício x Silício
  • 12 = Grafite x Inox
  • 27 = Grafite x Tungstênio

Especificações

  • Dw: 20 / 130mm
  • p1: 10 barios
  • t: -20 / 180ºC
  • Vg: 20m/s

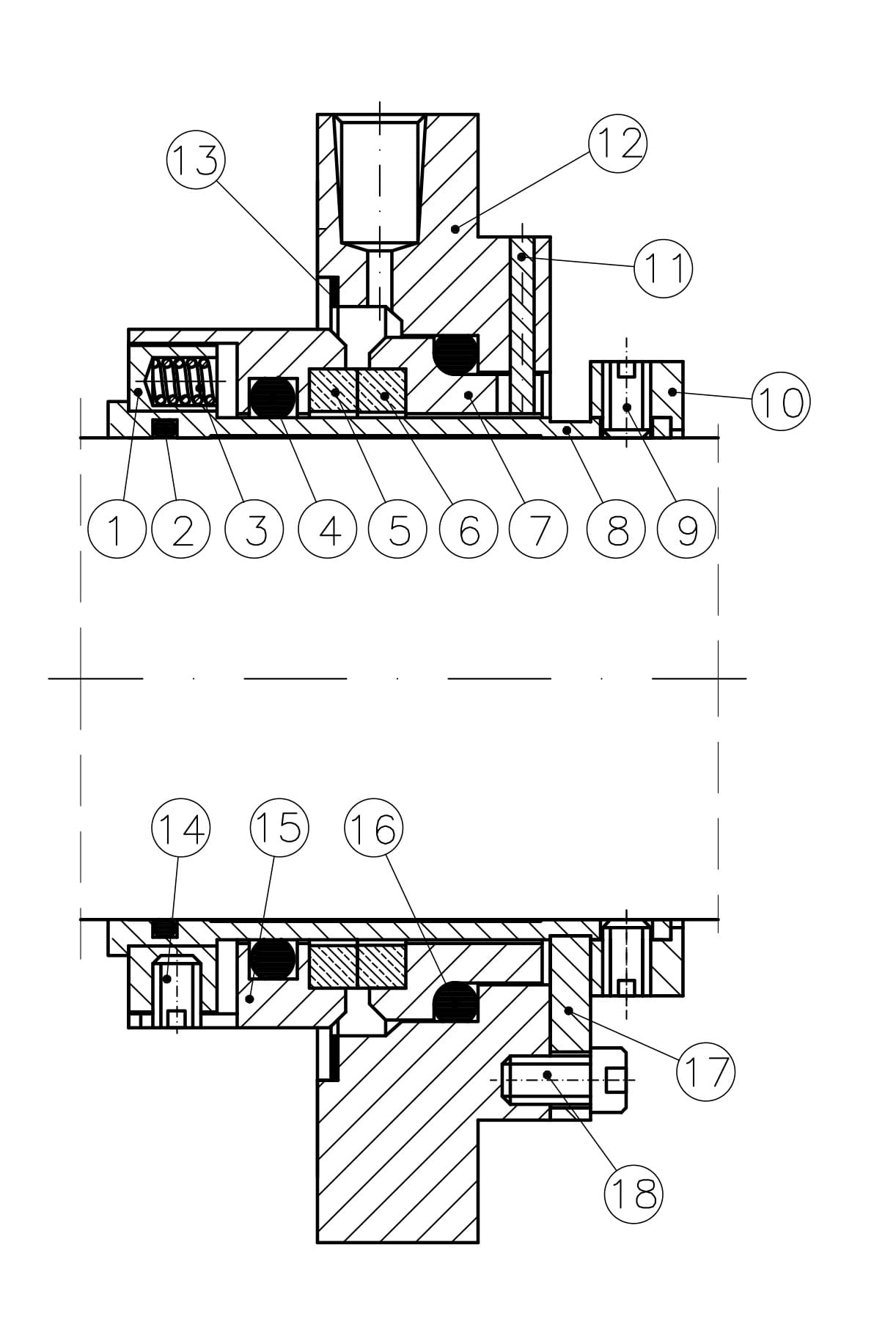

Montagem

Item

Descrição

Quantidade

01 Anel de Arraste 01
02 O-ring 01
03 Molas Multiplas Paralelas 09
04 O-ring 01
05 Pastilha de Vedação Rotativa 01
06 Pastilha de Vedação Estacionaria 01
07 Suporte Contra Anel 01
08 Luva 01
09 Parafuso Allen 06
10 Anel de Arraste da Luva 01
11 Pino Trava S5 01
12 Sobreposta 01
13 Junta de Vedação 01
14 Parafuso Allen 03
15 Suporte Anel deslizante 01
16 O-ring 01
17 Dispositivo de Pressão 03
18 Parafuso Allen C/CB 03
