Selo Mecânico VD4

Compartilhe:

Aplicações em bombas centrífugas, agitadores, reatores e outros. Sob consulta poderão ser realizadas outras aplicações, que podem variar entre fonte interna e externa ou em outros planos de ligação.



Características Construtivas

  • Selo Simples
  • Selo de Molas Multiplas
  • Independente do Sentido de Rotação
  • Permite Várias Combinações de Faces
  • Não Balanceado

Possíveis Combinações de faces

  • 77 = Tungstênio x Tungstênio
  • 88 = Silício x Silício
  • 12 = Grafite x Inox
  • 27 = Grafite x Tungstênio

Especificações

  • Dw: 20 ...140mm
  • p1:10 barios
  • t: -20 ... 180ºC
  • Vg: 20m/s

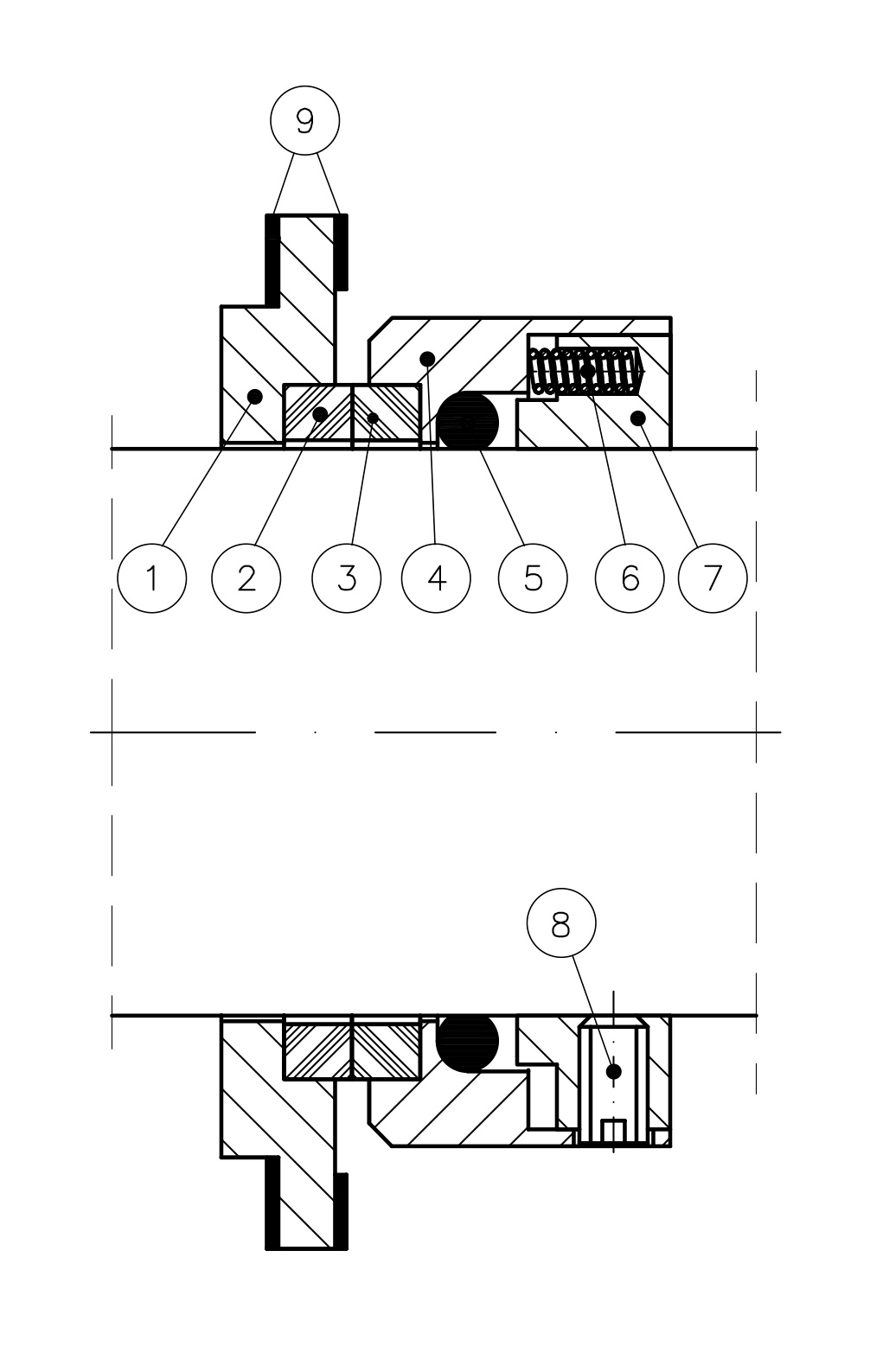

Montagem

Item

Descrição

Quantidade

01 Suporte Contra Anel 01
02 Pastilha de Vedação Estacionaria 01
03 Pastilha de Vedação Rotativa 01
04 Suporte Anel Deslizante 01
05 O-ring 01
06 Molas Multiplas Paralelas 09
07 Anel de Arraste 01
08 Parafuso Allen 03
09 Junta de Vedação 02
