Selo Mecânico VD3

Compartilhe:

Aplicações em bombas centrífugas em geral, na utilização de diversos produtos como água, químicos, álcool, vinho, óleo e etc.



Características Construtivas

  • Selo Simples
  • Selo de Mola Única
  • Dependente do Sentido de Rotação
  • Permite Várias Combinações de Faces
  • Não Balanceado

Possíveis Combinações de faces

  • 77 = Tungstênio x Tungstênio
  • 88 = Silício x Silício
  • 12 = Grafite x Inox
  • 27 = Grafite x Tungstênio

Especificações

  • Dw: 16 / 90mm
  • p1: 10 barios
  • t: -20 / 180ºC
  • Vg: 20m/s

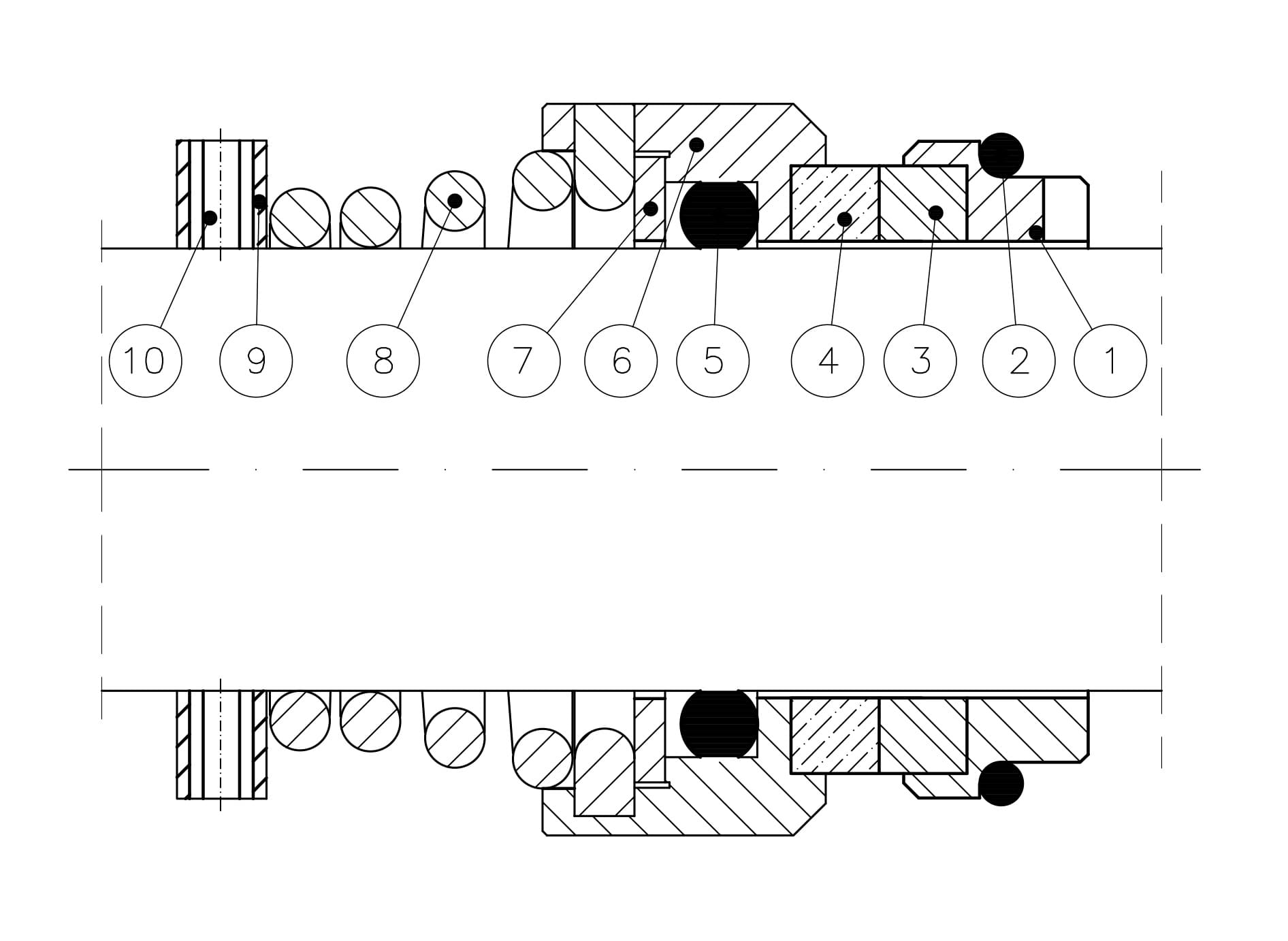

Montagem

Item

Descrição

Quantidade

01 Suporte Contra Anel 01
02 O-ring 01
03 Pastilha de Vedação Estacionaria 01
04 Pastilha de Vedação Rotativa 01
05 O-ring 01
06 Suporte Anel Deslizante 01
07 Arruela 01
08 Mola Única Cônica 01
09 Anel de Encosto 01
10 Parafuso Allen 03
