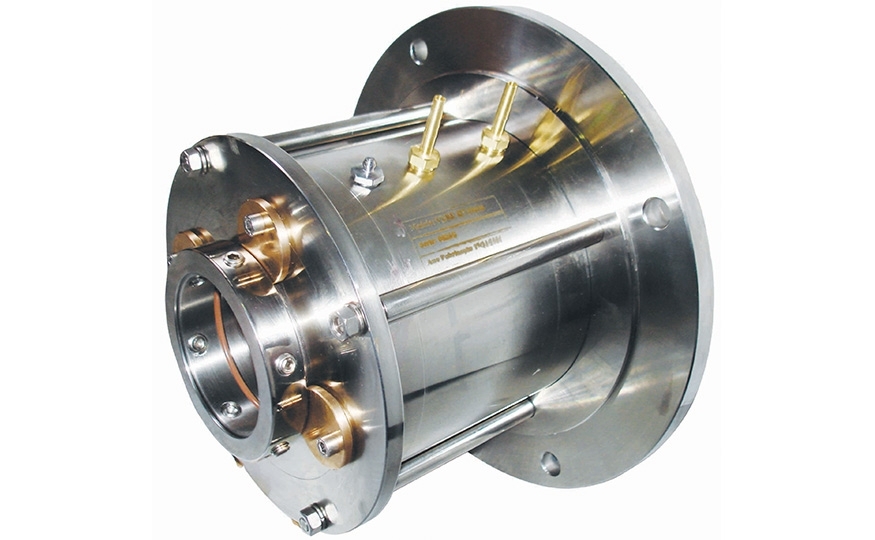

Sello Mecánico VDRE – Cartucho Duplo Mancalizado

Comparta:

Aplicado en casos especiales bajo consulta en los siguientes segmentos: químico, petroquímico, alimenticio, farmacéutico y otros, generalmente en reactores, agitadores, bombas especiales y otros equipos con desplazamiento excesivo del eje, tiene rodamiento autocompensante integrado a su estructura para soportar desplazamientos severos del eje rotativo.



Posibles Combinaciones de Caras

  • 77.77 = Tungsteno x Tungsteno - Tungsteno x Tungsteno
  • 77.12 = Tungsteno x Tungsteno - Acero inoxidable x Tungsteno
  • 77.27 = Tungsteno x Tungsteno - Grafito x Tungsteno

Características Constructivas

  • Sello de doble cartucho
  • Sello de resorte múltiple
  • Independiente de la dirección de rotación
  • Desequilibrado
  • Permite múltiples combinaciones de caras

Especificaciones

  • Dw: 20 / 130mm
  • p1: Vacío / 16 bario
  • t: -80 / 220ºC
  • Vg: 15m/s

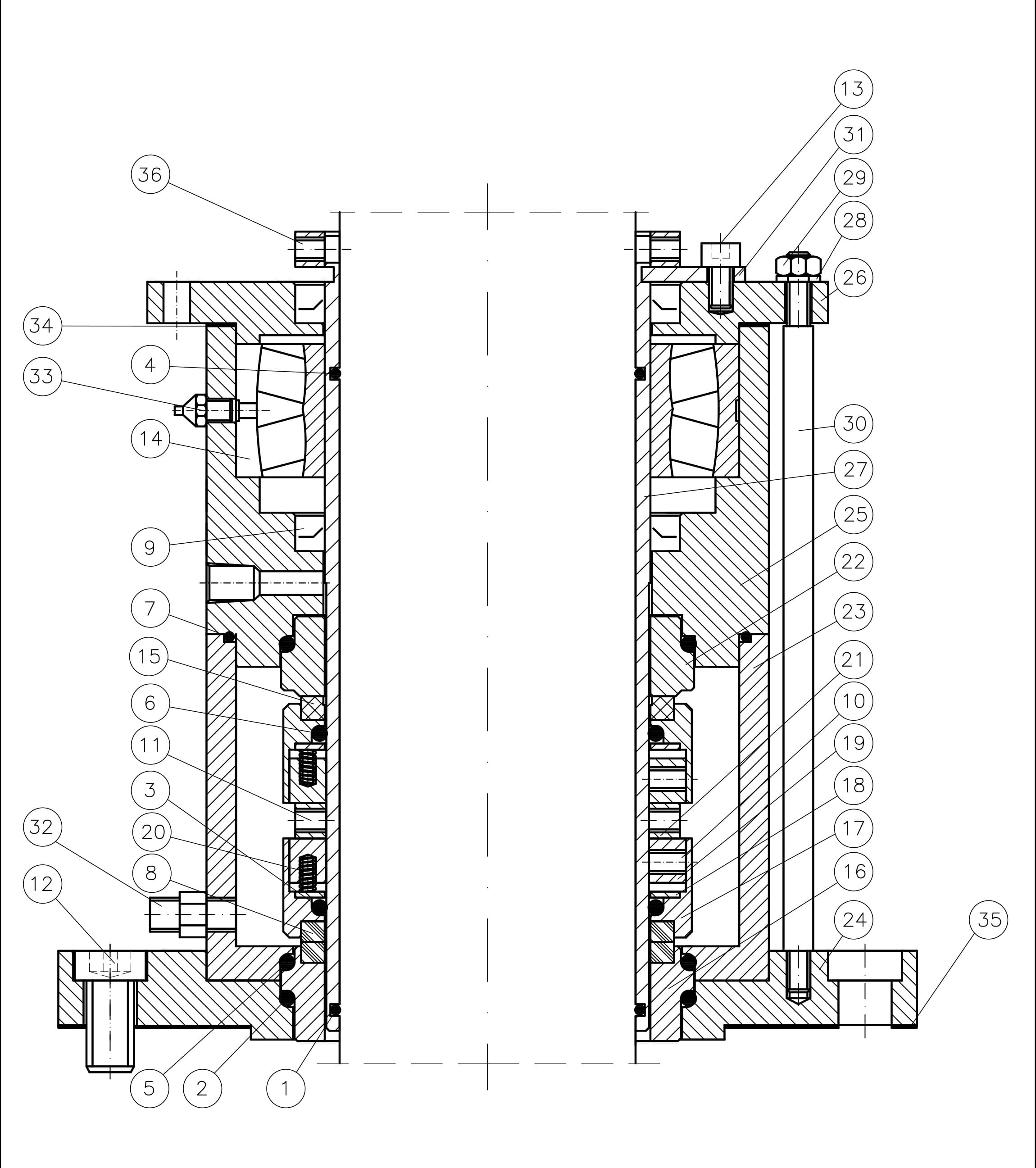

Montaje

Artículo

Descripción

Cantidad
01 Junta Tórica 01
02 Junta Tórica 01
03 Junta Tórica 01
04 Junta Tórica 01
05 Junta Tórica 01
06 Junta Tórica 01
07 Junta Tórica 01
08 Insertos de Sellado 02
09 Retenedor 02
10 Tornillo Allen 08
11 Tornillo Allen 06
12 Tornillo Allen C/CB 04
13 Tornillo Allen C/CB 04
14 Rodamiento de Rodillos Autoalineables 01
15 Insertos de Sellado 01
16 Soporte Contra Anillo LP 01
17 LP Soporte para Anillos Colectores LP 01
18 Arandela 02
19 Anillo de Arrastre 02
20 Resortes Múltiples Paralelos  30
21 Anillo Separador 01
22 Soporte para Anillos 01
23 Caja Frigorífica 01
24 Solapamiento 01
25 Rodamientos 01
26 Cubierta del Cojinete 01
27 Guante 01
28 Arandela 04
29 Tuerca Hexagonal 04
30 Prisionero 04
31 Dispositivo de Presión 01
32 NPT 02 Boquilla 02
33 Engrasador 01
34 Junta de Estanqueidad 01
35 Junta de Estanqueidad 01
36 Tornillo Allen 06
