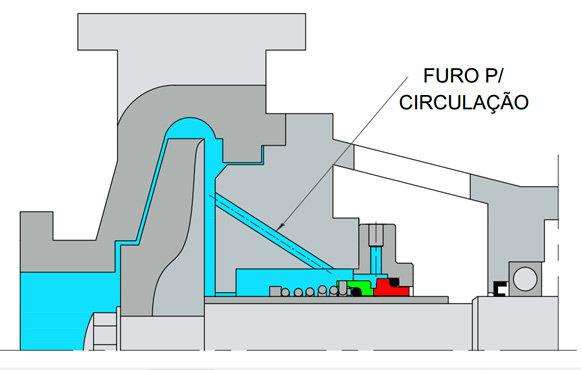

El plan de sellado 1 consiste en la circulación interna del producto a la caja de sellado, a través de la realización de un orificio interno en la caja de la bomba, eliminando así la necesidad de tuberías y conexiones externas, así como la contaminación del producto, este plan está indicado solo para productos limpios.

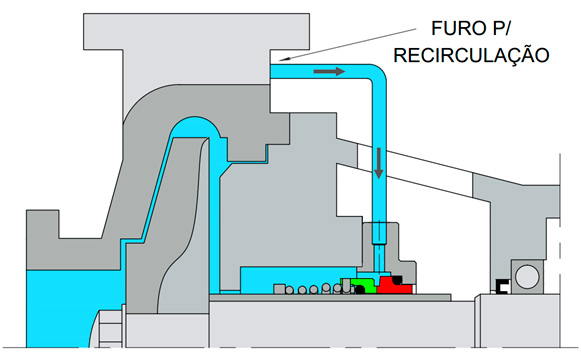

El Plan 11 de sellado consiste en la recirculación interna del producto a la caja de sellado, a través de la realización de un orificio en la descarga de la bomba que está conectado a la caja de sellado con tuberías y conexiones externas, asegurando así el enfriamiento del sello, utilizado en los sellos internos, elimina la contaminación, es un plan sencillo de configurar y obtiene una gran eficiencia, este plan es el más utilizado en la actualidad.

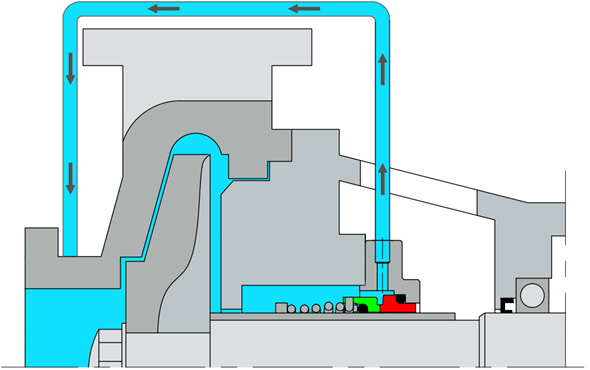

El plan de sellado 13 consiste en la circulación del producto desde la caja de sellado hasta la aspiración de la bomba, pasando por la realización de un orificio en la aspiración, se utiliza normalmente en bombas verticales, permite el control de la presión en la caja de sellado, no están eficiente en el intercambio de calor y por lo tanto requiere un mayor flujo de producto.

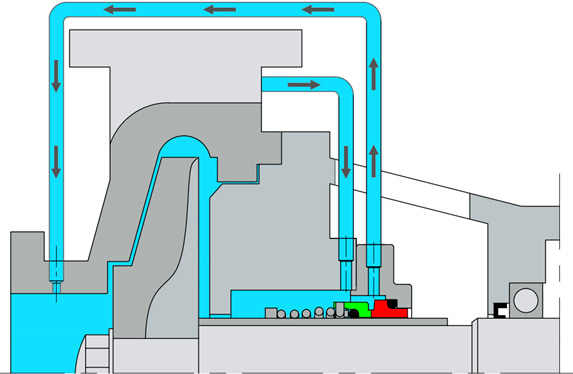

El plan de sellado 14 consiste en la agregación de dos planos al mismo sistema, siendo el plan 11 y el plan 13, consiste en la circulación del producto de la descarga de la bomba a través de un orificio para la caja de sellado y la recirculación de la misma para la aspiración de la bomba, garantizando así una mayor eficiencia en el intercambio de calor y en el enfriamiento de la junta, generalmente utilizada en bombas verticales.

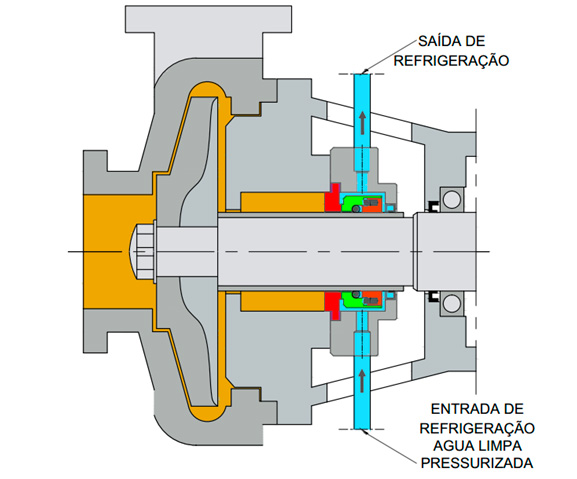

El plan de sellado consiste en el uso de fluidos limpios externos y presurizados para el enfriamiento y lubricación del sello, generalmente se utiliza agua, trabajando en flujo continuo con la entrada de agua por debajo y la salida por encima, generalmente utilizado en productos con muchas impurezas y / o alta viscosidad.
